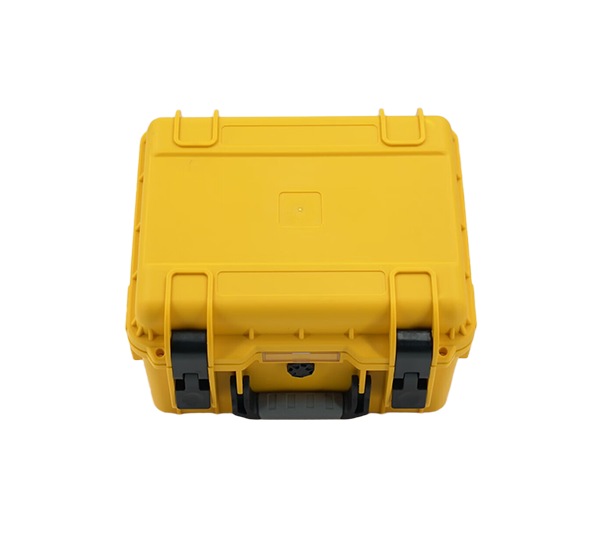

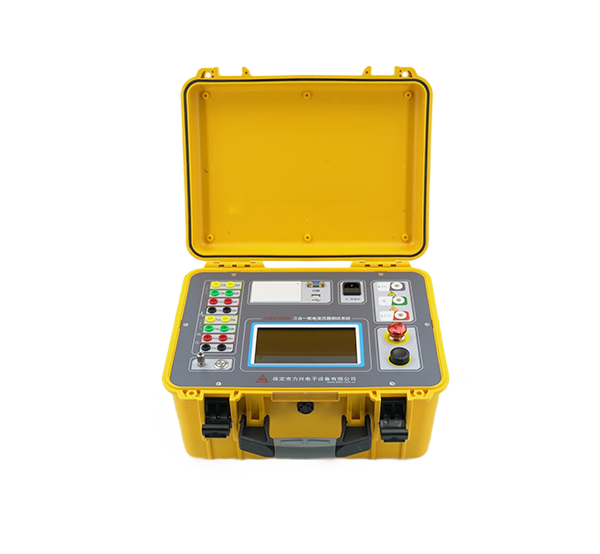

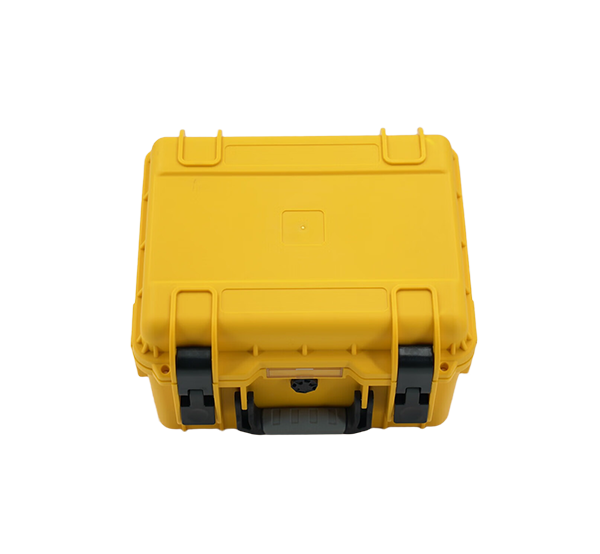

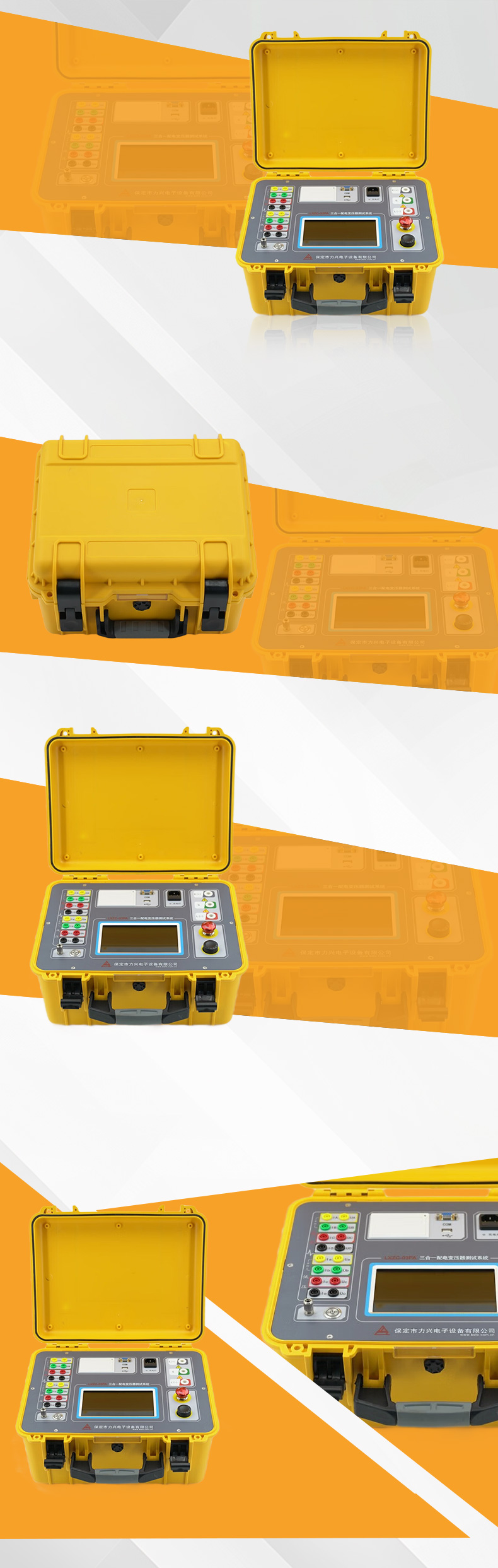

LXZC-03PA配电变压器测试系统

该仪器为大容量锂电池供电的三合一配电变压器测试系统(直阻+变比+绝缘电阻),我们仅需要一套设备,可以完成三个项目的测试,不需要频繁地拆接测试线。
详细介绍


功能介绍

• 智能测试功能:具有输入一次参数,就可以完成变压器的各个档位的直阻、变比测试。智能识别变压器当前分接位,自动测试出该分接位的变比、直阻数据并保存。能够智能保存该变压器已测试过的所有分接位的变比、直阻数据。

• 一次接线、可完成直阻测试、变比测试、智能测试。

• 直阻测试功能,针对Yn型、Y型和△型绕组均可采用三相自动方式测试,并计算出三相不平衡率;最高输出电流20A,可以满足配网变压器的低压线圈极低阻值的测试。

• 变比测试功能,具有三相、单相、Z型变压器测试功能;PT/CT变比、极性测试功能;盲测功能。

• 绝缘电阻测试功能,最大输出短路电流5mA,且1mA~5mA可调。具有绝缘电阻IR、吸收比DAR、极化指数PI测试功能。

• 具有多种有线、无线通讯接口,方便仪器功能扩展。

• 仪器采用嵌入式Linux操作系统,具有较高的安全性、流畅性、易用性等。

• 仪器采用A7+M4双核架构,即满足测量的实时性,又满足操作的流畅性。

• 工业级7寸大屏显示,清新简约显示风格设计,为您创建舒适便捷的人机交互体验。

• 本仪器采用大容量锂电池供电,内置充电器。


性能参数

直阻测试

输出电流

20A、10A、5A、1A、0.1A、≤10mA

测量范围

20A档   0.5mΩ~ 100mΩ     10A档     1.0mΩ~ 300mΩ

5 A档     10 mΩ~ 1.0 Ω       1A档         200mΩ~ 6.0 Ω

0.1A档       2.0 Ω~  60 Ω    ≤10mA档    30 Ω~ 50 kΩ

准 确 度

±(读数×0.2% + 2个字)

变比测试

测量范围

0.9~10000

准 确 度

±(读数×0.1% + 2个字)(小于等于500)

±(读数×0.2% + 2个字)(大于500小于等于3000)

±(读数×0.3% + 2个字)(大于3000)

分 辨 率

0.9~9.9999(0.0001)       10~99.999(0.001)

100~999.99(0.01)         1000~9999.9(0.1)

10000及以上(1)

绝缘电阻测试

输出电压

500V、1000V、2500、5000V可选

短路电流

1mA~5mA可选

电流测试满量程

10mA

电流测试精度

±(读数×5%+0.2nA)

电容测试满量程

20μF

电容测试精度

±(读数×15%+0.03nF)

电容放电速率

从10000V到10V,

0.5s/μF

      量程

准确度

准确度

500V

1000V

2500V

5000V

未指定

<100kΩ

<100kΩ

<100kΩ

<100kΩ

5%

100kΩ~

10GΩ

100kΩ~20GΩ

100kΩ~100GΩ

100kΩ~10GΩ

20%

10GΩ~

100GΩ

20GΩ~200GΩ

100GΩ~1TΩ

100GΩ~1TΩ

未指定

>100GΩ

>200GΩ

>1TΩ

>1TΩ

使用条件及外形

工作电源

内置锂电池,容量11AH

充电电压

AC220V

使用温度

-10℃~50℃

相对温度

≤90%,不结露

重量/尺寸

12kg/438×318×190mm
